匠心之作： DissoMate MQ10溶出儀機械驗證工具包
2023-04-21
有這樣一類人，他們沒有專家學者的光環，卻能在自己的圈子備受尊敬，他們沒有像工程師那樣被分為三六九等，卻一刻不停以初心鑄經典，他們是最平凡的人，他們是匠人。
在月旭科技，也有那樣一群人，一直致力于解決行業應用難點痛點，力求為客戶提供完美解決方案和產品使用體驗，他們歷經3年精心打磨，終于讓全新一代全能款DissoMate MQ10溶出儀機械驗證工具呱呱落地。
DissoMate MQ10——溶出儀的理想伴侶，確保溶出儀處于ZUI佳狀態。
? 適用于市面上絕大多數品牌的主流溶出儀；
? 實現原位測試，測試數據更符合溶出測試狀態，數據更準確；
? 所有測試數據可無線傳輸到控制端，電子簽名后，可自動導出驗證報告；
? 具有語音控制功能，一個人也能完成所有驗證項目；
? 只需要4個儀表，每年檢定費用更省；
? 具有審計追蹤功能。
01 設計初衷
月旭科技多年來一直為用戶提供溶出儀機械驗證工具包以及上門驗證服務，經過多年在該領域的服務經驗，我們發現以下行業痛點：
1) 適用性不強：對于翻蓋式、機頭下沉式溶出儀無法正常檢測；
2) 驗證數據無法實時連續讀取，只能手工記錄，沒有有效保存數據方式；
3) 儀表繁多，安裝繁雜，設備的校驗成本高；
4) 擺動度這一項目，很少工具包能做到原位封閉測試；
5) 進口儀器雖功能強大，但價格昂貴，不適用其他品牌溶出儀。
02 研發歷程
基于以上問題，月旭科技研發工程師重新設計了同軸度、擺動度、深度測試的三大套件，我們力求像變形金剛一樣，百變且強大。下面以轉籃擺動度為例，介紹一下MQ10的研發歷程：
? 2020年5月 完成項目調研和論證。
? 2020年8月 完成項目立項。
? 2020年12月 完成第一份結構設計圖紙。

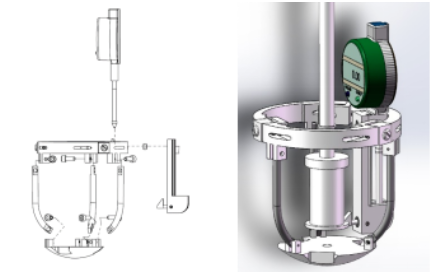

MQ10轉籃擺動度套件設計圖
? 2021年2月 同軸度、擺動度和深度測試套件完成第一次裝配和測試。

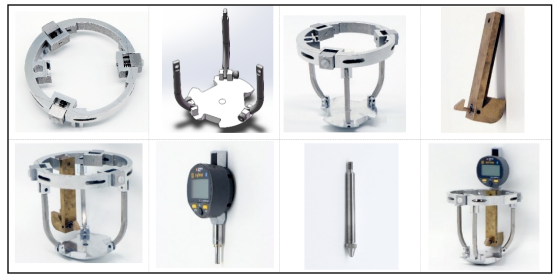

MQ10轉籃擺動度套件安裝圖
? 2021年6月 完成同軸度、擺動度和深度測試套件第二次裝配和首次用戶測試。
? 2021年9月 完成藍牙無線數據傳輸模塊的結構設計和嵌入式軟件設計。
? 2021年11月 完成所有數據發送模塊的藍牙無線數據傳輸測試。
? 2022年1月 完成溫度測試儀的設計和打樣，優化了百分表的數據傳輸穩定性。
? 2022年5月 完成Pad控制端UI界面設計，測試完成4個數據傳輸模塊的接入，完善驗證管理、用戶管理、標準管理、審計追蹤等項目。
? 2022年7月 完成中英文雙語DissoMate MQ10 α版打樣，并加入了語音控制功能，通過測試。
? 2022年9月 完成DissoMate MQ10 β版打樣，優化的部分結構和軟件運算，并通過用戶測試。

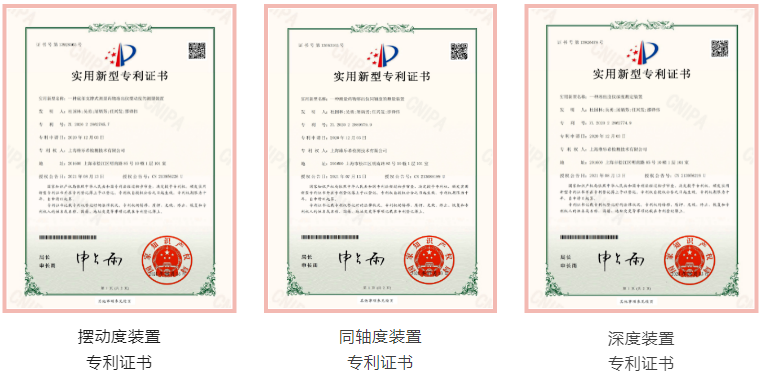

? 2022年10月 陸續獲得11項設計專利和軟件專利。
? 2023年2月 完成DissoMate MQ10小批量試產。
? 2023年4月 DissoMate MQ10問世。
03 儀器調試舉例
經過前期對用戶的服務經驗積累和研發可行性分析，我們設計了兩個階段的樣機，并進行了上機測試和適配，由于要適配各種不同型號溶出儀，我們對固定件、傳動件、以及支架高度等都經過了多次調整，力求測試過程絲滑、測試結果準確。

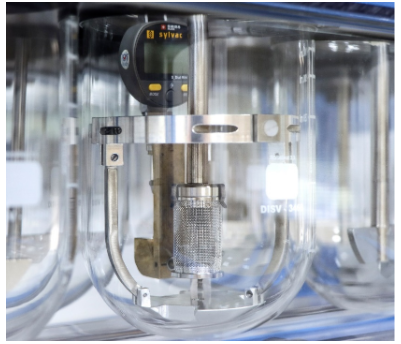

MQ10轉籃擺動度測試實機測試圖
在調試過程中，我們也將MQ10全能款機械驗證工具包測試數據與我們的老款產品做了同步測試的對比，從以下數據可以看出：
1) 新老款數據匹配度高，整個趨勢圖波動基本一致，對于不同測試位測試結果具有很好的區分度，測試數據穩定；
2) 整體數據較老款小，說明裝置穩定性較好，有效減小了系統誤差，數據更準確。

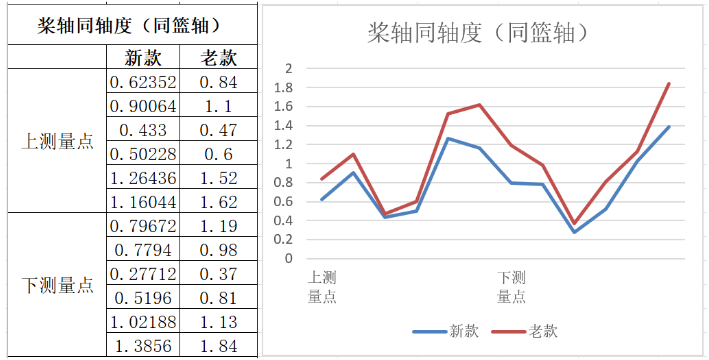

同軸度測試結果對比
04 軟件開發
我們有了超級棒的工具，要是沒有一款軟件通過終端將各種數據、操作整合到一起，那就沒法讓工具的作用發揮到極致。為此我們的軟件開發及適配工作也在一直同步進行：

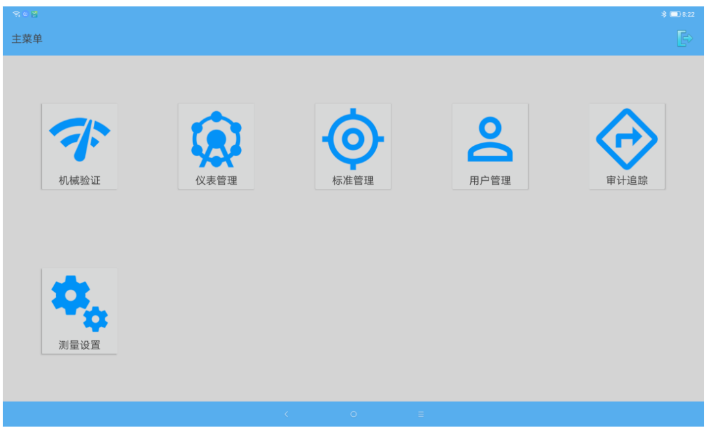

MQ10主菜單界面
首先，我們需要讓測試程序滿足：
1) 通過軟件，讓整個測試過程的數據實時記錄，實現多點連續測試，了解測試過程的數據變化;
2) 執行測試時，能夠自動切換到所需要的儀表，并自動進行藍牙連接，智能高效；
3) 檢測結果自動計算、自動判定，我們只需要點下“保存結果”，或者語音控制。
4) 完整的報告打印模板，不僅要涵蓋溶出儀和取樣器所有信息，還可以手寫簽字及復核，連接WIFI直接打印報告。
其次，為了解決數據的可追朔性、完整性等問題我們還設置了：
1) 儀表管理：可更新儀表編號、證書有效期等；
2) 標準管理：可查看默認標準內容，也可自定義標準；
3) 用戶管理：可新建用戶、設置權限、修改密碼等；
4) 審計追蹤：可查看終端使用情況、保存日志 ；
5) 語音控制：只要喊一聲“你好月旭”，就可以實現聲控開始檢測、保存結果、切換通道的操作。

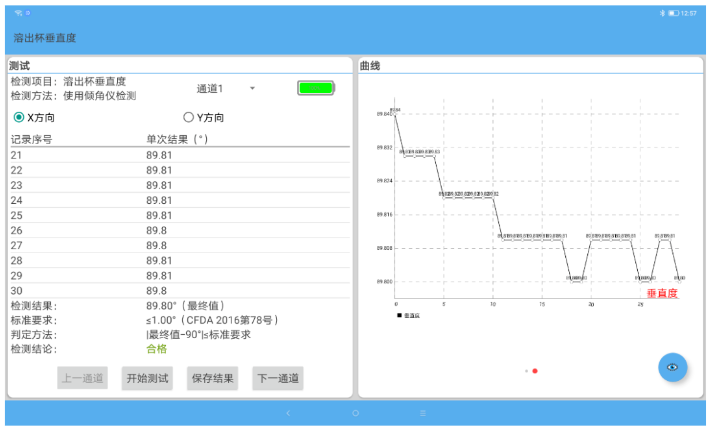

MQ10終端測試界面
05 參數列表

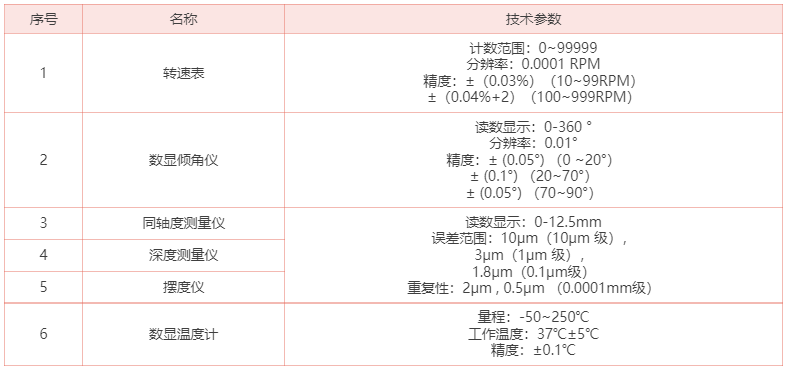

DissoMate MQ10溶出儀機械驗證工具包參數表

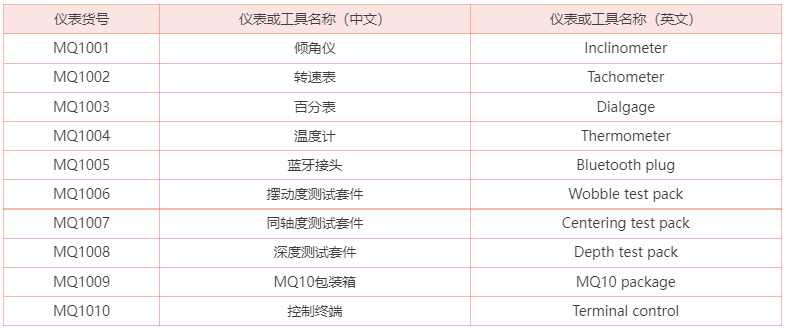

06 產品信息
